插座插拔力检测

一、定义与检测目的

‌核心定义‌

插座插拔力检测是通过测量插头插入/拔出插座所需的力值，评估接口的机械性能、连接可靠性和耐久性，确保符合安全标准与使用要求。

‌检测目标‌

‌连接可靠性‌：避免因插拔力过小导致插头松动或意外脱落，保障电力传输稳定性（如USB接口信号防中断）。

‌使用寿命评估‌：通过多次插拔模拟实际使用场景，预测接口疲劳寿命（如耳机插头频繁插拔后的性能变化）。

‌安全合规性‌：满足行业标准（如IEC 60512、USB-IF标准）对插拔力范围的强制要求68。

二、检测方法与设备

‌主流检测技术‌

‌手动测试法‌

‌操作‌：人工插拔并凭经验判断力值，适用于初步评估或低精度场景（如小型电子玩具接口）。

‌局限‌：主观性强，数据不可量化，误差较大。

‌机械测试法‌

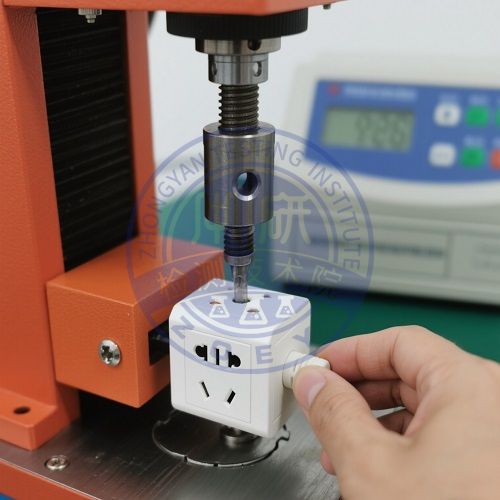

‌设备‌：插拔力试验机（含力传感器、位移传感器、固定夹具），可设定插拔速度（如25mm/min）和行程。

‌流程‌：固定插头与插座，记录插拔全过程的力-位移曲线，提取峰值力与变化趋势。

‌自动化测试装置‌

‌专利技术‌：如旋转载板结构（专利CN 222761774 U），通过预装插座实现快速换样，提升批量检测效率。

‌关键设备参数‌

‌力传感器精度‌：±1%以内，量程覆盖0.1N~100N。

‌插拔速度调节‌：支持5~50mm/min多档位设定。

‌夹具适配性‌：可兼容USB、HDMI、电源插头等不同接口尺寸。

三、检测指标与标准

‌核心性能指标‌

‌插入力/拔出力范围‌：

USB接口：插入力≤30N，拔出力10~30N（USB-IF标准）；

工业电源插头：插入力≤4.5Kgf，拔出力1.0~4.0Kgf（GB/T 标准）。

‌耐久性‌：插拔次数≥5000次（汽车连接器要求）或200次/小时连续测试后力值偏差≤±20%。

‌接触电阻‌：插拔后电阻值<50mΩ，避免因接触不良导致过热。

‌国际与行业标准‌

‌IEC 60512‌：电气连接器插拔力测试通用规范，涵盖测试程序与参数设置。

‌ISO 标准‌：汽车电气连接器需满足震动、温变等复合环境下的插拔力稳定性要求。
